深入了解静态转换开关的功能特点

发布时间:2021-07-28

在很多重要场合,负载的用电可靠性十分重要。为了提高负载的用电可靠性,一般供电系统都采用双电源供电,如双路市电、一路市电加一路UPS。然而更加可靠的方法是采用双 UPS供电,如很多厂矿企业计算机系统、综合商业IDC机房、银行的营业网点、电信、移动、 电力系统中很多重要负载等都采用这种供电方法。

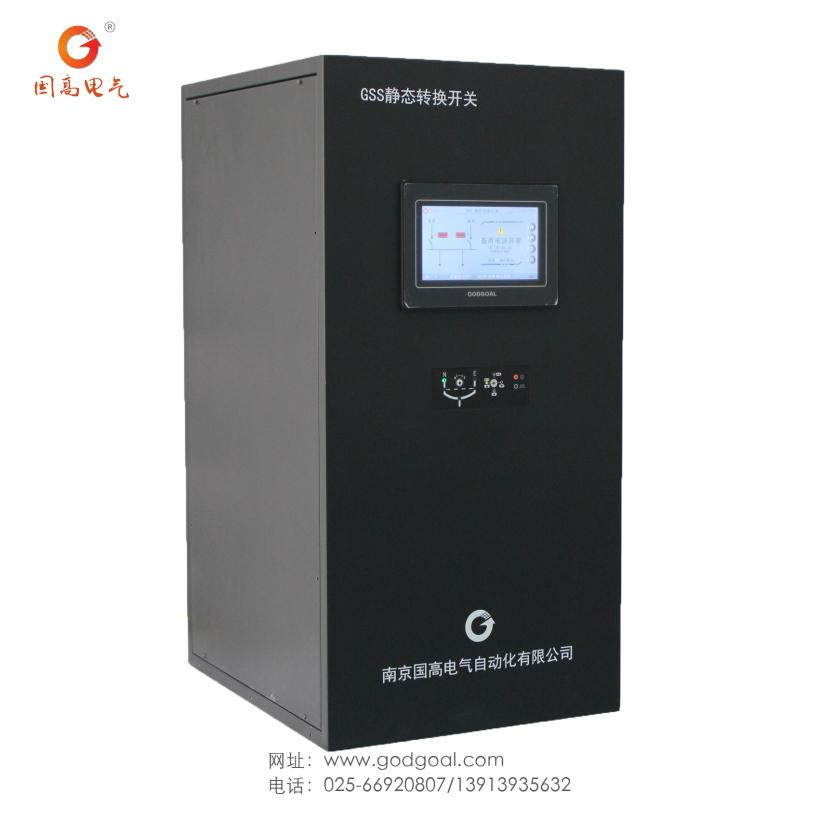

对于双电源而言,如何安全、快速、有效地切换直接影响负载的用电可靠性,尤其是很多设备可接受的停电时间极其苛刻,现有的方法就是在负载侧加装ATS,STS双电源开关,但是市面上要求停电时间不能超过10ms,有的甚至要求5ms,面对这种要求,普通的ATS等机械触点是无法担当此任的,对于输入端电压的过载能力,可靠性以及输入过、欠压,输出过、欠压,过温、过载等保护功能是远远不够的。南京国高电气自动化有限公司综合多年电力切的现场经验打造出GSS系列静态开关,该系列分为单相和三相系统。如下图1

图1

静态转换开关是一个双路输入的转换开关,平时一路接通,另一路断开,由一路交流输入向负载供电。当供电一路电源故障时,GSS静态转换开关自动断开原接通的一路,接通原断开的另外一路,将负载不间断地转换到另一路电源上。

其电气连接框图。如下图2

图2

注:快速开关在本系列产品中,可能是可控硅、IGBT、特殊继电器、特殊接触器等满足技术指标的执行单元,K1-K5为微型断路器或塑壳断路器。

国高电气自主研发的静态切换开关以双电源快速切换的需求为出发点,同时在大量了解和分析客户现场实际需求的基础上,突出了产品的安全性、可靠性、智能化、便捷性等特点。

1.改变过去设计思路中只进行可控硅控制切换或者不考虑可控硅损坏时系统运行方式、用电源保障的立体思维构建系统,用较成熟的硬件搭配优化的控制软件实现较高的技术指标。

2.失压检测采用软件硬件结合,使得电压的合格阈值和不合格阈值都能得到快速和精准的保障,与传统的检测手段相比,具有较大提升,系统造价成本低廉,非常适合工频环境对交流信号的快速精准识别。

3.智能切换控制模块,结合IGBT控制模块对IGBT的导通控制,对输入输出的参数进行动态采集,硬件可靠,失效措施完整,软件通过多种工作模型的架构,对系统状态进行自动识别和控制,切换前识别,切换控制后闭环跟踪,系统实时性好,稳定性高。

4.冗余的旁路控制技术,系统的可靠性往往体现在失效措施上,本开关具有强大的诊断功能,通过对回路的快速诊断,尤其是IGBT关不掉,或者合不上的时候,及时采用旁路系统进行系统可靠供电,大大提高系统的可靠性。
